Photogrammétrie sous les 5 mm : l'existant entier, du nuage de points à la maquette

Nous ne supposons pas un existant : nous le mesurons.

Nous photographions le bâtiment sur place, avec des cibles de référence posées avant la prise de vue. Le calcul en tire le nuage de points du bâtiment entier, et la maquette numérique se construit dessus.

La photogrammétrie : le bâtiment entier, mesuré sous les 5 mm

La photogrammétrie passe pour moins précise sur les détails fins. Nous mesurons sous les 5 mm. Cette précision ne se plaide pas, elle se contrôle : une cote prise au mètre sur place se compare à la même cote lue dans le fichier.

Sur le terrain, la campagne photo ramène le bâtiment entier, pas seulement les cotes prévues au départ. Une cote que l'on n'avait pas prévue se relit dans le nuage, sans retourner sur place.

La seule limite est la vue. Ce qui se voit se mesure, hauteurs comprises, sans limite de surface ni de volume. Ce qui est caché derrière un mur, sous un enduit ou sous terre ne se relève pas.

L'acquisition sur le terrain

Le drone couvre les zones étendues et les toitures ; l'appareil photo prend les détails et les intérieurs. Nous posons des cibles de référence avant la prise de vue : elles servent ensuite à caler précisément le nuage dans le logiciel.

Le traitement et le calage

Le calcul génère le nuage de points. Nous le calons sur les cibles, puis nous retirons les points parasites : l'ouvrage reste seul, dégagé de son environnement.

Souche de cheminée relevée à Lamballe (22).

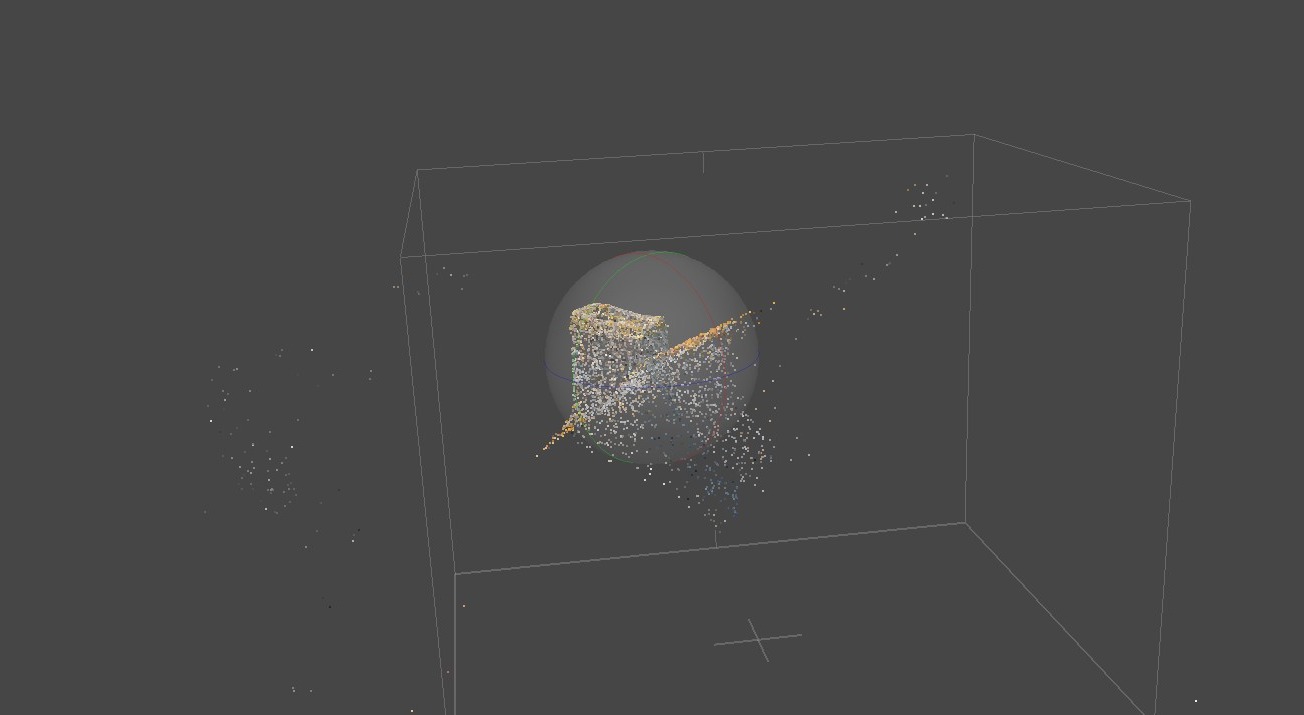

Nuage de points épars d'une souche de cheminée en pierre : quelques milliers de points seulement, encore dispersés dans leur boîte de délimitation.
les premiers points, au sortir du calcul

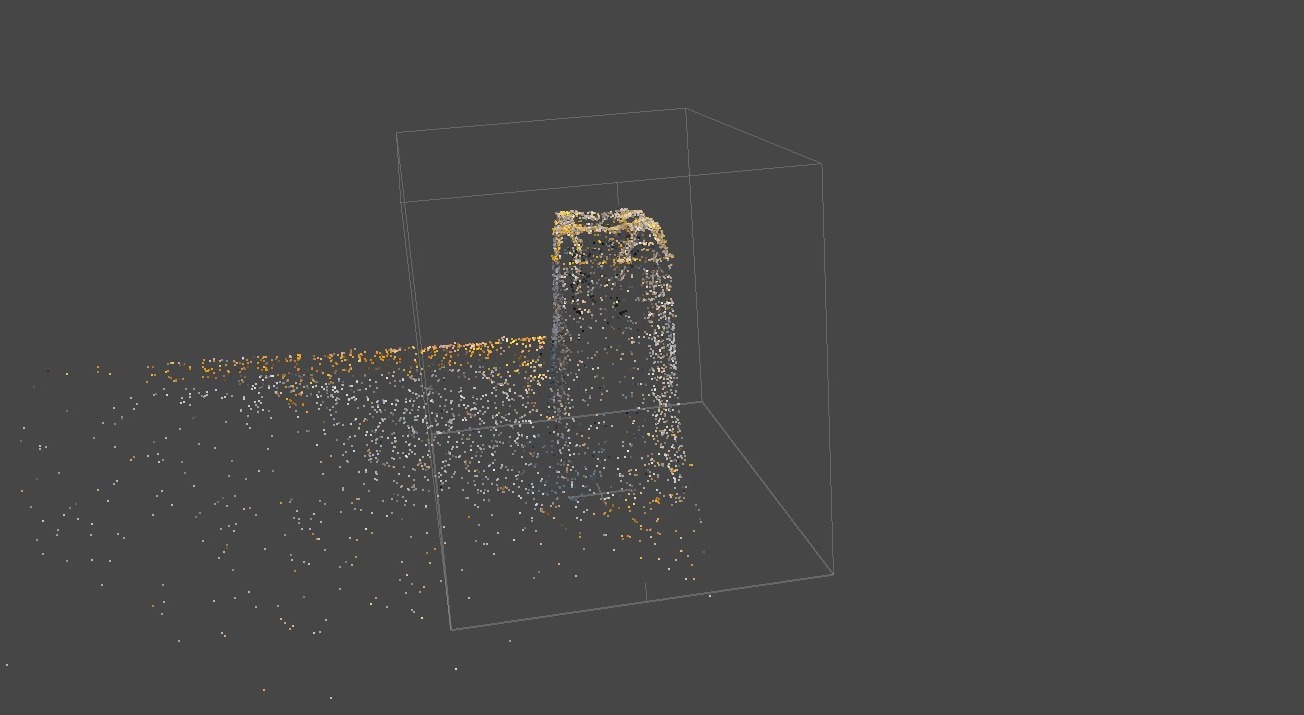

Le même nuage épars vu de plus près : la souche de cheminée et la ligne de faîtage se devinent, le reste est encore du bruit.
la géométrie se devine, le bruit est encore là

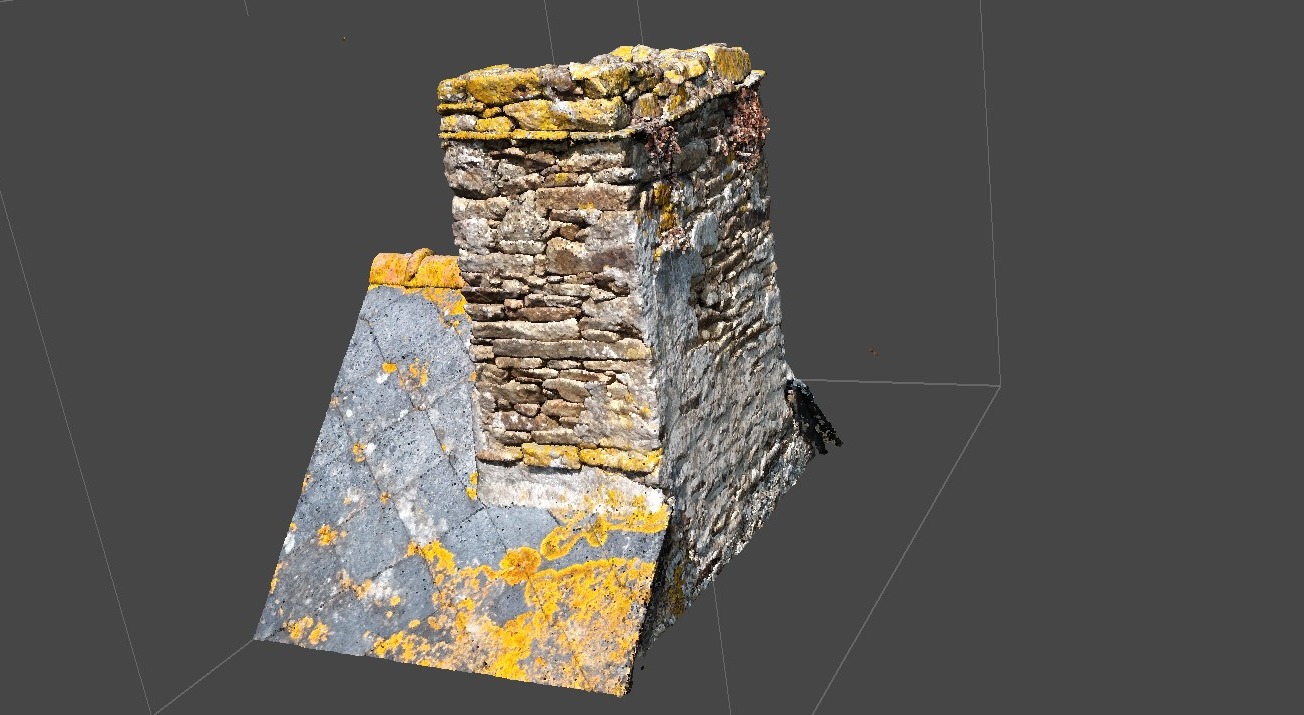

Le nuage densifié de la même cheminée : plus de quinze millions de points, où se lisent chaque pierre du moellon, le lichen jaune et les ardoises du rampant.
le nuage densifié, pierre par pierre

Les livrables du nuage de points

Nous livrons le nuage brut ou le nuage nettoyé, au format demandé : .e57, .xyz, .laz. Les plans 2D de l'existant et la maquette 3D se tirent du même nuage de points.

Sur quel logiciel travaillez-vous ? Nous vous fournirons le format adapté à votre projet.

Le scan to BIM : la maquette numérique IFC construite sur ce qui a été mesuré

« Scan to BIM » nomme le passage du nuage de points à la maquette. La maquette se construit sur ce qui a été mesuré, et non sur un plan d'archive.

Nous livrons la maquette numérique en IFC, DWG, SKP ou RVT.

IFC et E57 sont des formats ouverts : vos données restent lisibles partout, et elles vous appartiennent.

Le jumeau numérique : votre projet posé sur l'existant mesuré

Nous posons le projet sur le nuage de points de l'existant. Le projet dessiné et le bâtiment mesuré tiennent dans le même fichier, aux mêmes coordonnées.

Chaque cote du projet se vérifie contre le bâti dans le fichier, avant le chantier.

Prestations à l'unité, ou la chaîne entière

Ces prestations se commandent à l'unité ou enchaînées : le nuage de points seul, un lot au milieu de la chaîne, ou la chaîne entière.

  • Le nuage de points seul : captation sur site, livraison en brut ou nettoyé, en .e57, .xyz ou .laz.
  • Les plans 2D de l'existant : coupes, façades, niveaux tirés du nuage, en .dwg ou .pdf.
  • La maquette numérique : scan to BIM, livrée en IFC, DWG, SKP ou RVT.
  • Le relevé d'un existant à documenter : diagnostic, expertise, état des lieux avant travaux.
  • Le jumeau numérique : le relevé de l'existant, plus votre projet posé dessus.

Venez nous parler de votre projet, nous étudierons ensemble votre besoin.
